ThermLab4D

Logiciel de simulation ultra-rapide dynamique des systèmes thermiques complexe

ThermLab4D est un logiciel de simulation thermique dynamique, il associe des méthodes de calcul des tranferts radiatifs et une méthode de résolution de l'équation de la chaleur par une approche CIN.

« ThermLab4D » permet une simulation des systèmes thermique d'une façon simple, qui permet une :

  • Description des éléments appelés "groupes", de la géométrie de ces groupes (maillage surfacique en premier temps), des propriétés radiatives de ces surfaces et des propriétés des milieux semi-transparents,
  • Description pour chaque groupe le réseau CIN associée,
  • Description des conditions à limites appliquées à différents groupes.
  • Description des paramètres de calcul (pas de temps, temps de calcul, etc.),
  • Réalisation des calculs,
  • Poste-traitement des données.

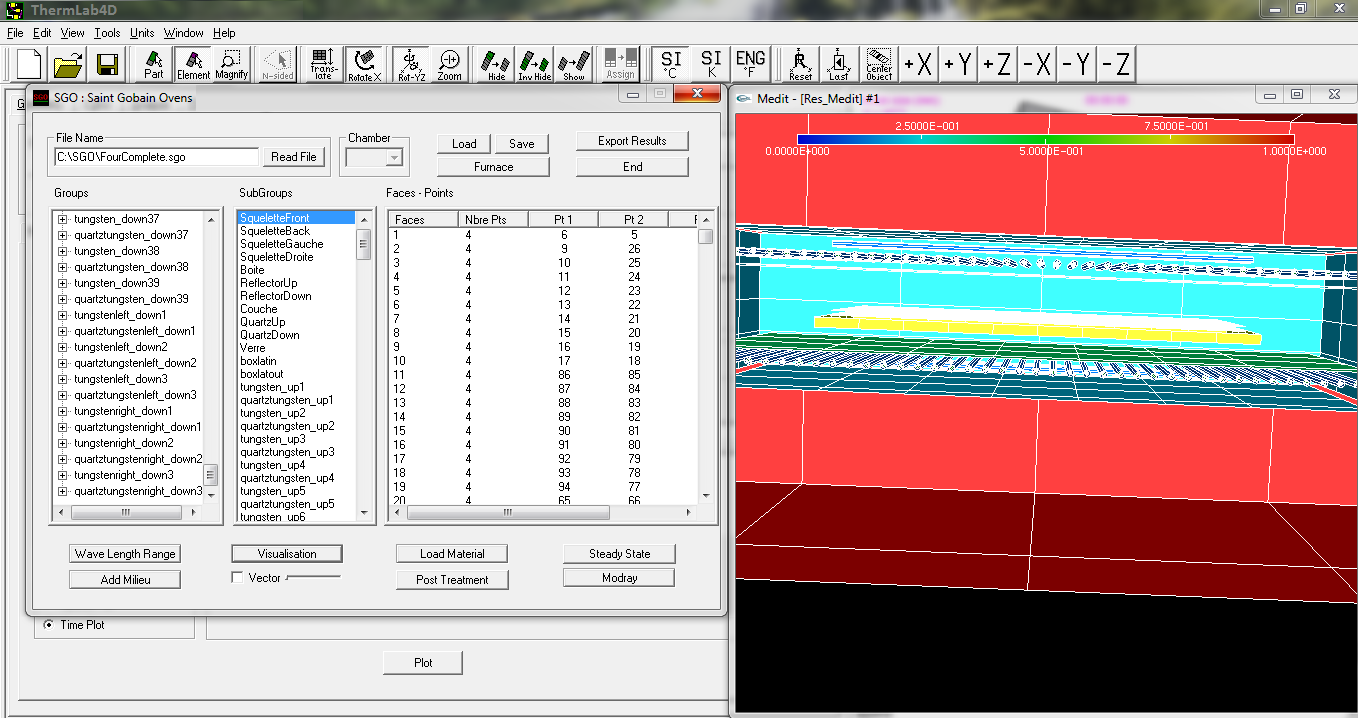

Figure 1 : Vue de l'interface graphique du logiciel ThermLab4D, saisie du maillage 3D.

Le logiciel ThermLab4D permet également de saisir un modèle à partir d'une description par réseau de composants. Cette descrpition permet par exemple de simuler thermiquement des réseaux électriques et des circuits thermofluidique et thermiques.

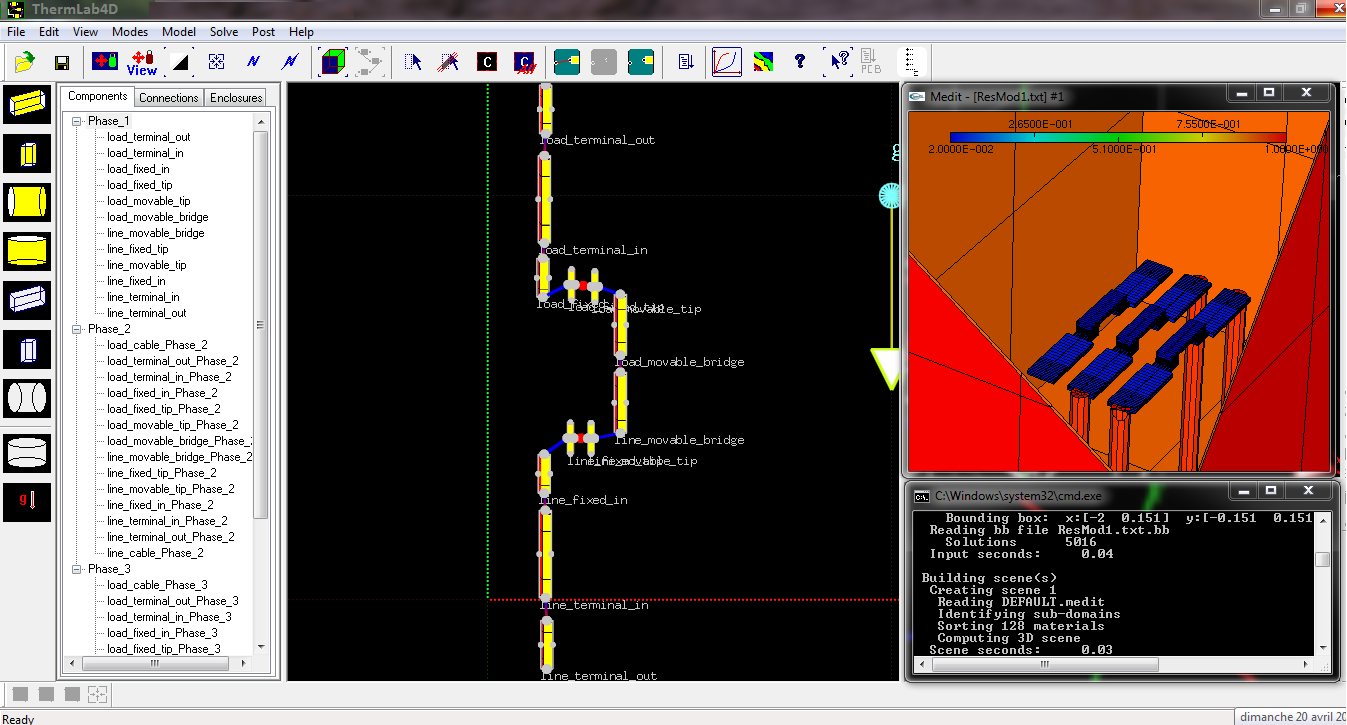

Figure 2 : Vue de l'interface graphique du logiciel ThermLab4D, saisie du réseau de composants.



Logiciel ThermLab4D - Mines Paris - PSL
