Mesure des débits de fuite

Système de climatisation – Norme 2006/40/EC

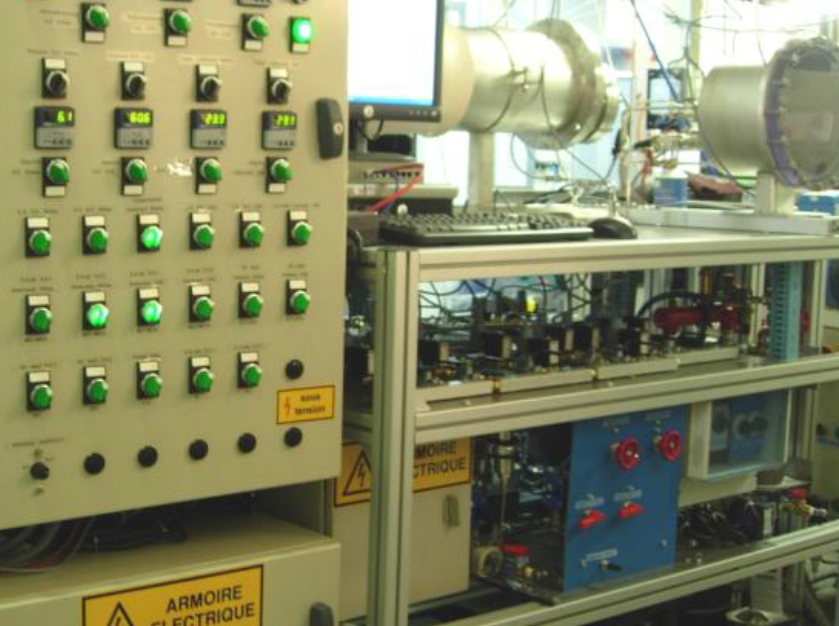

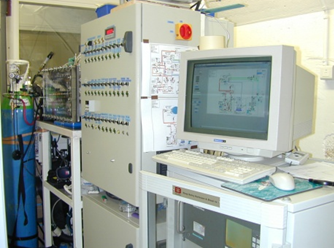

Le Centre Efficacité énergétique des Systèmes (CES) réalise des travaux portant sur l’analyse des débits de fuite par spectrométrie infrarouge des systèmes thermodynamiques. La méthode de mesure consiste à observer l'élévation de concentration d'un gaz dans un volume d'accumulation fermé, à pression atmosphérique. Sur la base de ce principe, des systèmes de mesures développés par le CES ont permis de qualifier en étanchéité une multitude de composants frigorifiques : raccords, vannes, flexibles, sertissages, Schrader, etc. en utilisant dans un premier temps le R-134a/R1234yf comme gaz traceur et en développant maintenant un banc aussi bien pour le CO2, le R-134a/R1234yf que le R-152a.

La conception globale est basée sur la mesure, dans un volume d’accumulation étanche, de l'élévation de la concentration d’un gaz traceur (le frigorigène) dans cette cellule. Le composant à tester est raccordé de manière étanche (par soudure) à une capacité (pressuriseur) de CO2 ou de R-134a/R1234yf dont la pression est fixée par un système de chauffage. Ce composant ainsi raccordé au circuit de mise sous pression est placé dans le volume d’accumulation. Le volume d’accumulation dispose d'une (ou 2) paroi(s) ouvrable(s), étanche(s) qui peut (vent) supporter un écart de pression de 1 bar pour permettre la mise sous vide.

La mesure de concentration est effectuée par un spectrophotomètre disposant de 2 cellules de mesure : l’une dédiée au CO2, l’autre au R-134a. La précision est de ± 1 ppm et il disposera de deux échelles de mesure : une de 0 à 50 ppm, l'autre de 0 à 500 ppm. Ces échelles permettent de mesurer des débits de fuite variables entre 0,1 g/an et 50 g/an. La précision dépend à la fois du temps de mesure et de la variation de concentration dans le temps. Dans certaines conditions, il est possible d’atteindre une précision de ± 0,02 g/an. Une précision de ± 0,1 g/an est atteignable pour un débit de fuite de 1 g/an.

_____________________________________________________

RÈGLEMENT (CE) N° 706/2007 DE LA COMMISSION du 21 juin 2007
